中小型數據中心UPS電源系統解決方案
中小型數據中心解決方案
中小型數據中心解決方案
為解決客戶日益增長的新業務需求，滿足快速部署、靈活擴展的需求，公司推出威智IWit系列中小型數據中心解決方案。IWit系列解決方案以一體化整合、一站式配置、標準化、產品化、模塊化、綠色節能為設計理念，幫助客戶實現快速部署，柔性擴容，高效運行，管理便捷的新一代數據中心。
配電系統
中小型數據中心供配電系統一般采用A級（容錯級）、B級（冗余級）或C級（基本級）供配電系統，如下所述：

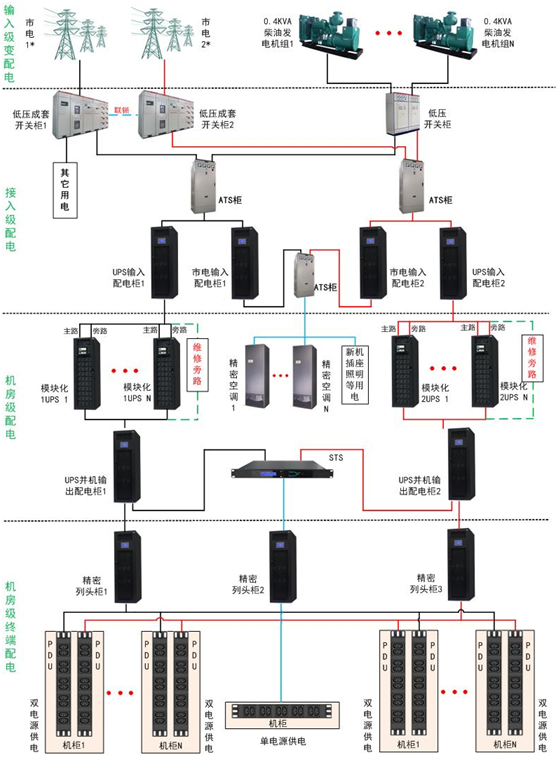

A級（容錯級）供配電系統
按大中數據中心業務性質與重要性，可選用A級（容錯）供配電系統，滿足大中型數據中心關鍵IT設備高可靠性用電要求。采用兩路市電電源與機房專用柴油發電機組系統分別互為備份，市電電源之間聯鎖，兩路市電源與柴油發電機間通過ATS（自動切換開關）進行切換為2N市電配電柜和2NUPS輸入配電柜分別供電。其中2N市電配電柜經ATS（自動切換開關）切換為數據中心機房內機房空調、新風、照明、維修插座等設備供電；2N輸入UPS配電柜分別為2N臺模塊化UPS冗余實現2(N+M)）容錯型雙總線供電方式，不會因操作失誤、設備故障、外電源中斷、維護和檢修而中斷關鍵IT設備，大大提高供電系統可靠性和穩定性，確保數據中心供電高連續性。
2(N+M)UPS輸出到服務器等設備輸入間，選用精密配電列頭柜進行電源分配和供電管理，實現對每臺機柜用電監控管理，提高供電系統的可靠性和易管理性。對于雙路電源的服務器、網絡、存儲等關鍵IT設備，通過兩套精密配電列頭柜直接從雙母線供電系統的兩套母線引人電源，即可保證其用電高可靠性。對于單路電源的服務器、網絡、存儲等關鍵IT設備，通常選用STS（靜態切換開關）為其選擇切換一套UPS并機輸出柜供電母線供電。在供電母線無法正常供電時，STS將自動快速切換到另一套UPS并機輸出柜供電正常的母線供電，確保服務器、網絡、存儲等關鍵IT設備的高可靠用電。
A級機房供配電系統
B級（冗余級）供配電系統
按中小數據中心業務性質與重要性，可選用B級（冗余級）供配電系統，滿足中小型數據中心關鍵IT設備可靠性用電要求。采用多路市電電源互為備份，并且機房設有專用柴油發電機系統作為備用是源系統，市電電源間、市電電源與柴油發電機組間通過通過ATS（自動切換開關）進行切換，為數據中心機房內UPS(不間斷供電電源)、機房空調、新風、照明、維修插座等設備供電。N套獨立UPS供配電系統，在任一套或M套（M<n）供電母線故障或維護等無法正常供電情況下，其它供電母線仍能承擔所有負載，保證機房業務供電，確保數據中心業務不受影響。在ups輸出到服務器等設備輸入間，選用精密配電列頭柜進行電源分配和供電管理，實現對每臺機柜用電監控管理，提高供電系統的可靠性和易管理性。< p="">
對于雙路電源的服務器、網絡、存儲等關鍵IT設備，通過精密配電列頭柜直接從雙母線供電系統的兩套母線引出電源，保證其用電高可靠性。對于單路電源的服務器、網絡、存儲等關鍵IT設備，通常選用STS（靜態切換開關）為其選擇切換一套供電母線供電。在供電母線無法正常供電時，STS將自動快速切換到另一套供電正常的母線供電，確保服務器等IT設備的可靠用電。
B級機房供配電系統

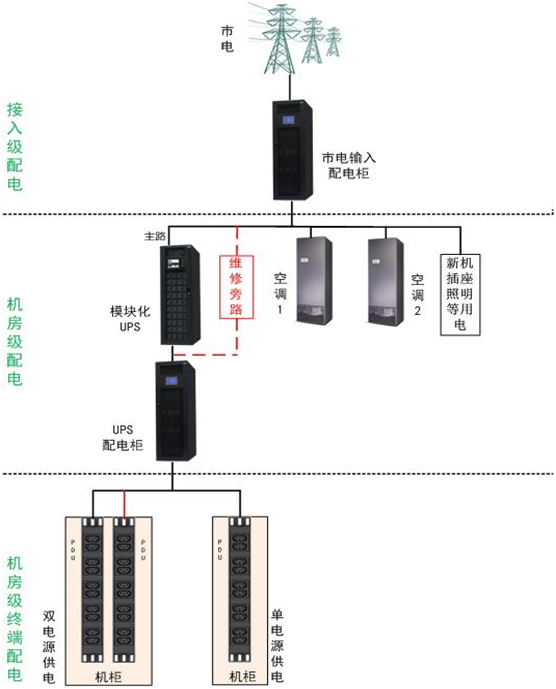

C級（基本級）供配電系統
按中小型數據中心業務性質，可選用C級（基本級）供配電系統，滿足中小型數據中心IT設備可靠性用電要求。采用單路市電電源為數據中心機房UPS(不間斷供電電源)、機房空調、新風、照明、維修插座等設備供電。市電電源正常運行情況下，保證機房設備運行不中斷。
C級供配電系統

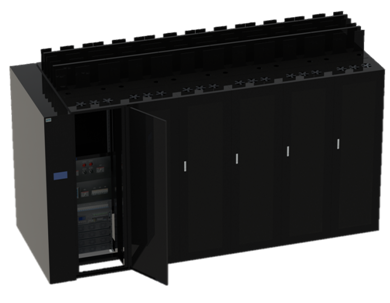

系列集成了模塊化UPS、配電及監控系統并整合精密空調、綜合配電柜、機柜等產品資源，提供一體化的中小型數據中心解決方案。
應用場景
適合場景：
各類中小型機房、擴容機房、臨時機房等，適用于通信、金融、政府、醫療、教育、能源、商業、物流等行業。
適合功率：
3KW-10KW單機柜
應用場景圖
